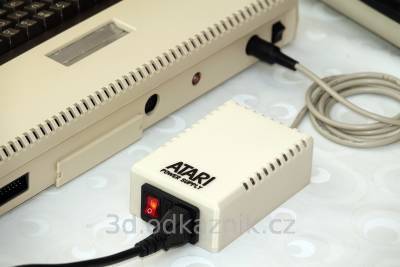

Jde o návrh napájecího zdroje 5V pro počítače řady Atari XL/XE. Napájecí zdroj využívá nového průmyslového spínaného transformátoru MeanWell a běžně dostupných součástek.

Návrh napájecího zdroje s požadavky na jednoduchost, spolehlivost a dostatečnou napájecí rezervu pro Atari.
Aktuální verze modelu v.7. s upraveným vedením a fixací kabelu 5V. V případě zájmu si o ní napište.

Ke spojení horního dílu a spodního lze použít vruty nebo imbusové šroubky M3 které také v plastu dobře drží. U zásuvky IEC je třeba vyříznout západky, aby zásuvka dobře zapadla do krabičky. Kablík 5V je nově ve verzi V.7 veden spodem pod zdrojem. Také bylo vylepšeno uchycení 5V kablíku pomocí šroubovatelné přítlačné svorky. Pro 5V kablík používejte měděnou dvojlinku. Při zapojení 230V byste měli mít potřebný elektrotechnický background, případně se obrátit na osobu znalou. Napájecí zdroj Mean Well nehřeje, má kovový ochranný obal, díky otvorům samozřejmě není vodotěsný. Švy tiskněte (zakreslete) vždy z vnitřní strany, vypadá to lépe. Imbusové šroubky, které drží zdroj Mean Well, nesmí být dlouhé, aby nezkratovaly PCB. Maximální přesah je 1-2mm. ze spodní strany je vhodné šroubky přelepit izolační samolepkou. Ve verzi V.7 byly přidány přístrojové nožičky které lze vytisknout z gumového materiálu. V budoucí verzi V.8 bude řešeno drobné zvýšení kvůli zaizolování spodních imbusů čepičkou, přidání vkládacích podložek, prodloužení krabičky možná o 5-10 mm. V.8 bude na přelomu 2026/2027.

Pokud stahujete mé modely, přispějte mi zde drobnou částkou na vývoj.
Vás to nezruinuje a mi to pokryje alespoň část nákladů na materiál spotřebovaný na testovací výtisky a odladění modelu.

• Napájecí zdroj Mean Well - https://www.eshop-meanwell.cz/rs-15-5-mean-well-spinany-zdroj-uzavreny-15w-5v/
• Síťový konektor IEC - https://www.hadex.cz/d271-sitovy-konektor-iec60320-230v-na-panel-pojistpouzdro-vypinac-as10/
